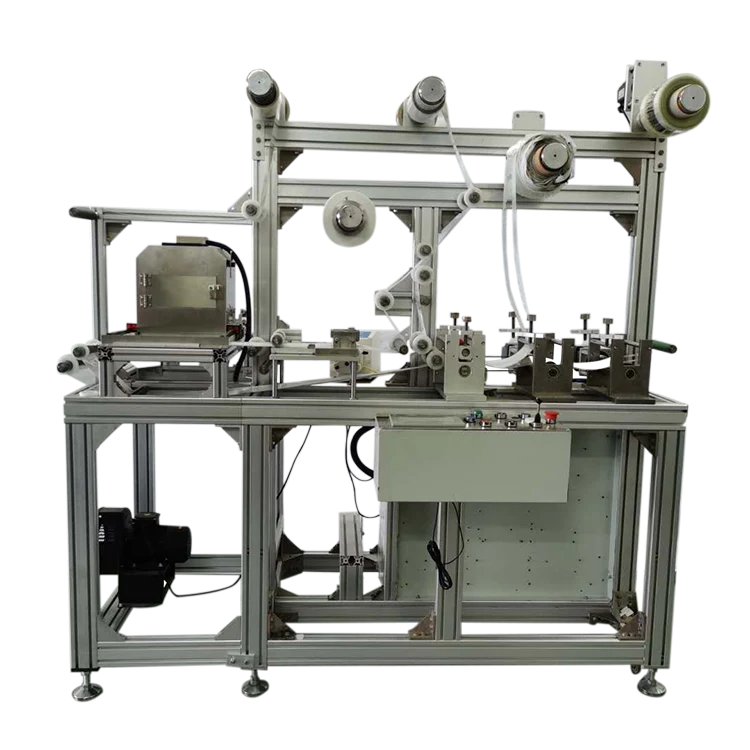

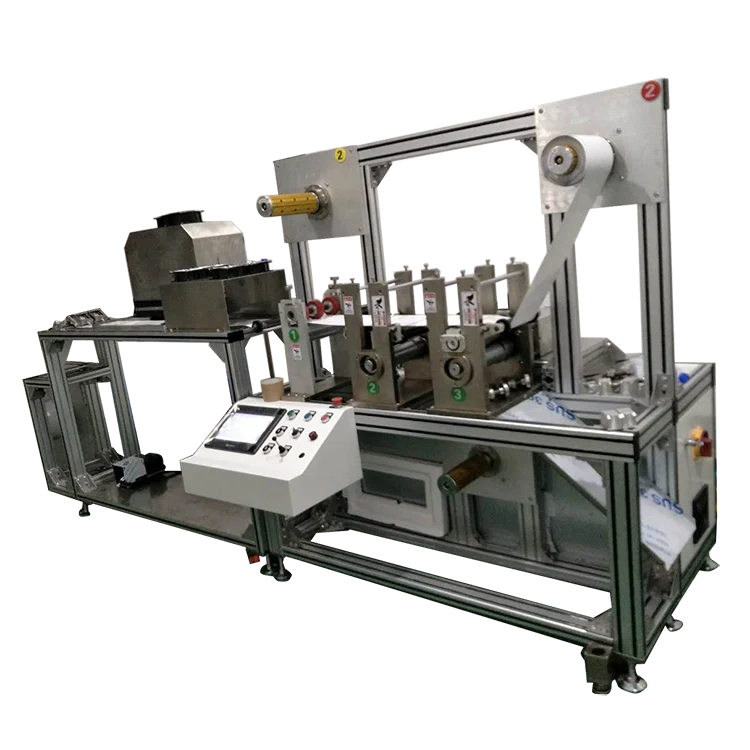

In-line Coating Tab EKG Elektrode Produktionsmaskine

Junssens udstyr gennemgår strenge tests inden forsendelse. Interesserede kunder er velkomne til at kontakte os for et tilbud! In-line Coating Tab ECG Electrode Production Machine er kompakt i størrelse og nem at betjene. Udstyret er udstyret med en belægningsmekanisme, som direkte påfører belægningen, hærder den og derefter udfører formen og udstansningen af ​​det færdige produkt. Udstyrets produktionshastighed kan justeres i henhold til hærdningseffekten af ​​hydrogelen.

Produktionsproces

ECG Tab Elektrodefremstillingsmaskine: Afvikling af basismateriale - Ledende hydrogel - UV-hærdning - Fastgørelsessamling - Formskæring - Færdig produkt og opvikling

1. Afrulning af basismateriale

Afvikling af basismateriale er det indledende forberedende trin i hele produktionsprocessen, som sigter mod stabilt at føre det oprullede råmateriale ind i den efterfølgende forarbejdningslinje. Grundmaterialet er sædvanligvis forrullet på en stiv oppustelig eller mekanisk kerneaksel, som er monteret på en justerbar automatisk spændingskontrol afviklingsstation. Før formel afrulning vil operatører kalibrere basismaterialets position gennem kantpositionskontrolsystemer (EPC) for at korrigere afvigelser og sikre, at basismaterialet går ind i efterfølgende processer ved en ensartet, nøjagtig midterlinje (valgfri konfigurationer). Det automatiske spændingskontrolsystem opretholder konstant trækkraft på basismaterialet under afviklingen, og undgår problemer såsom løse rynker eller overstrækningsdeformation, der ville påvirke den efterfølgende behandlingsnøjagtighed. For forskellige basismaterialetyper (såsom fleksibel PET-film, ikke-vævet stof eller skumsubstrat) justeres afviklingshastigheden og spændingsparametrene på forhånd for at matche behandlingshastigheden af ​​nedstrømsprocedurer, hvilket garanterer kontinuerlig, uafbrudt produktion.

2. UV-hærdning

Efter at den ledende belægning er afsluttet, kommer det vådbelagte basismateriale straks ind i UV-hærdningstunnelen for at fuldføre hurtig hærdning og formning. UV-hærdning er en effektiv energihærdende teknologi: under bestråling af højintensivt ultraviolet lys med specifik bølgelængde (sædvanligvis 200-400 nm), nedbrydes fotoinitiatoren i den ledende belægningsformel for at generere frie radikaler, som initierer tværbindingspolymerisation af polymerbindemidler, og omdanner den flydende filmbelægning i en anden fast, ledende binding eller endda 10 andre bindinger. UV-hærdningssystemet er udstyret med justerbare UV-lamper og temperaturkontrolenheder, som kan justere bestrålingsintensitet og linjehastighed i henhold til belægningstykkelse og formelsammensætning for at undgå ufuldstændig hærdning eller overhærdende skørhed. Sammenlignet med termisk tørring har UV-hærdning fordelene ved hurtig behandlingshastighed, lavt energiforbrug og lille fodaftryk og vil ikke forårsage overdreven deformation af varmefølsomme basismaterialer, samtidig med at bindingskraften mellem ledende belægning og basismateriale og stabiliteten af ​​ledende netværksstruktur sikres.

3. Formudstansning

Formskæring er et formningsbearbejdningstrin, der skærer det samlede integrerede halvfabrikat i den specificerede geometriske form og størrelse i henhold til produktdesignkravene. Dette trin bruger en præcis flad stansemaskine eller roterende stansemaskine, der er matchet med en specialfremstillet skarp stållinealmatrice (eller laserudstansningsudstyr til komplekse fine former). Under det indstillede tryk og fremføringshastighed skærer matricen gennem funktionslagene og basismaterialet fuldstændigt (eller afslutter halvskæring i henhold til kravene, bibeholder det bagsidebeskyttende lag) og fjerner det overskydende skeletaffaldsmateriale, mens det udtømmes automatisk. Højpræcisionsudstansning sikrer, at produktets dimensionsfejl kontrolleres inden for et meget lille toleranceområde, og skæret er glat uden grater, delaminering eller gratdeformation, hvilket opfylder monterings- og brugskravene til slutproduktet. For produkter med komplekse interne strukturer såsom hule positioneringshuller og specialformede konturer, bruges multistation progressiv udstansning til at fuldføre alle formningsprocesser på én gang for at sikre forarbejdningseffektivitet og nøjagtighed.

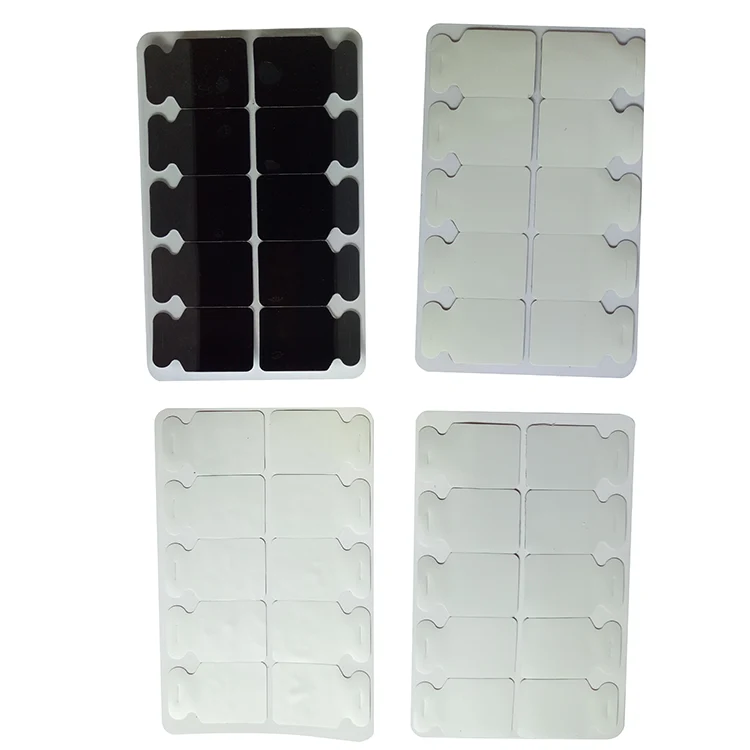

4. Færdig produkt og vikling

Færdig produkt og opvikling er den afsluttende procedure i hele produktionsprocessen for rullebaserede færdige produkter. Efter udstansning kontrolleres de færdige produkter gennem online automatiske inspektionssystemer, som opdager og mærker defekte produkter med ukvalificerede dimensioner, dårlig belægning, manglende dele eller gratfejl. Kvalificerede færdige produkter vikles derefter pænt op på en specificeret emballagekerneaksel gennem en automatisk viklestation. I lighed med afrulningstrinnet anvender viklingsstationen også automatisk spændingskontrol og pæne kantjusteringsanordninger for at sikre, at den sårede færdige produktrulle er pæn, stram, ingen rynker eller afvigelser, hvilket er praktisk til efterfølgende transport, opbevaring og nedstrømsbrug. For arkformede færdige produkter vil dette trin automatisk tælle og stable de udstansede færdige ark og derefter indtaste emballage; for oprullede færdige produkter mærkes rullen efter afsluttet vikling med produktspecifikation, batchnummer og produktionsdato og forsegles derefter og emballeres til opbevaring og levering.

Kerneprincipper

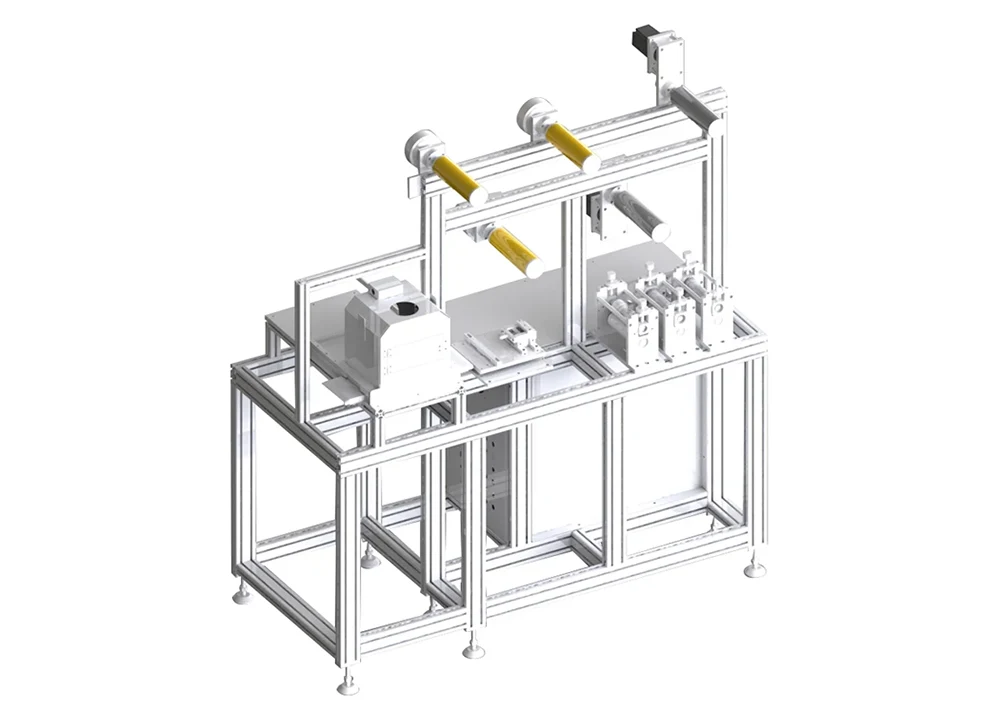

Dette udstyr anvender en integreret, kontinuerlig, in-line belægnings- og formningsproces, hvilket eliminerer den traditionelle offline, segmenterede bearbejdningsmodel, der involverer klæbemiddelforberedelse, laminering og udstansning. Hele produktionslinjen bruger rulleformet substrat som bærer, og efter en ensartet materialestrømningsvej fuldender de sekventielt de fuldt automatiserede, kontinuerlige operationer med afvikling, in-line belægning af ledende klæbemiddel, UV-hærdning, højpræcisionsudstansning og tilbagespoling af færdige produkter; Hele processen koordineres og styres af en PLC i forbindelse med lukkede kredsløbsstyringssystemer til baneføring, spænding og tykkelse, hvilket fuldender transformationen af ​​EKG-elektrodehalvfabrikata til færdigvarer i en enkelt omgang. Dette sikrer ensartet tykkelse af det ledende klæbende lag, præcise placeringsdimensioner og ensartet elektrisk ledningsevne fra starten.

Sammenligning af Junssen In-line Liming ECG Tab Elektrode Machine VS Traditionelt Offline Udstyr

FAQ

1. Hvad bruges en In-line Coating Tab EKG-elektrodeproduktionsmaskine til?

En In-line Coating Tab EKG-elektrodeproduktionsmaskine er designet til automatisk produktion af EKG-elektroder i tab-stil. Den kombinerer kontinuerlig materialetilførsel, belægning, skæring og samlingsprocesser for at hjælpe producenter med at opnå effektiv og ensartet elektrodeproduktion.

2. Hvad er fordelene ved in-line belægningsprocessen?

In-line belægningsprocessen muliggør kontinuerlig og præcis påføring af ledende gel eller klæbende materialer under produktionen. Det hjælper med at forbedre belægningens konsistens, reducere materialespild og opretholde en stabil produktkvalitet.

3. Hvilke materialer kan bearbejdes af dette udstyr?

Maskinen kan behandle forskellige materialer, der bruges til fremstilling af EKG-elektroder, herunder ledende gel, klæbende lag, skumsubstrater, ledende film og fanekomponenter. Materialekompatibilitet kan justeres i henhold til specifikke produktkrav.

4. Hvordan forbedrer dette udstyr produktionseffektiviteten?

Ved at integrere flere produktionstrin i én automatiseret proces reducerer udstyret manuel håndtering, forbedrer behandlingshastigheden og sikrer stabilt output. Det er velegnet til producenter, der kræver pålidelig masseproduktion af EKG-elektroder.

5. Kan maskinen understøtte forskellige elektrodedesign og specifikationer?

Ja. Udstyret kan konfigureres i henhold til forskellige elektrodestørrelser, former og produktionskrav. Tilpassede forme og produktionsparametre kan leveres for at imødekomme forskellige kundeapplikationer.

6. Hvordan sikrer maskinen belægningsnøjagtighed og produktkonsistens?

Udstyret bruger et kontrolleret belægningssystem for at opretholde ensartet materialepåføring. Stabil fodring og præcis behandling hjælper med at sikre ensartet elektrodeydelse og reducere kvalitetsvariationer under produktionen.

7. Er udstyret nemt at betjene og vedligeholde?

Ja. Maskinen er designet til bekvem betjening og vedligeholdelse. Dens optimerede struktur hjælper med at reducere rengøringstiden, minimere nedetid og understøtte langsigtet stabil produktion.

8. Leverer Junssen teknisk support og skræddersyede løsninger?

Ja. Junssen yder professionel teknisk support, udstyrstilpasning, installationsvejledning og eftersalgsservice baseret på kundernes produktionskrav for at sikre problemfri drift og effektiv fremstilling.
